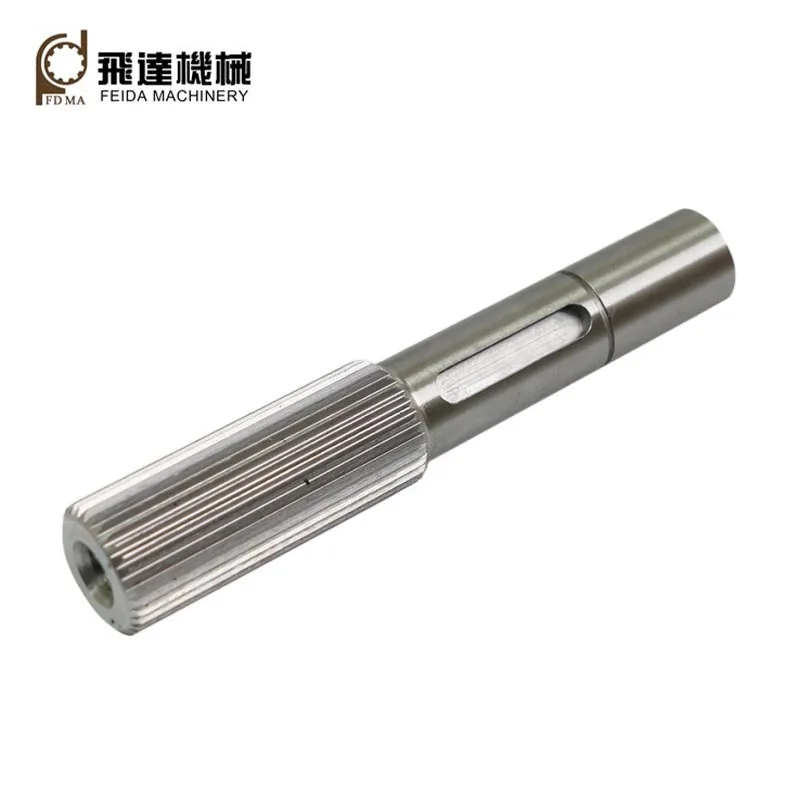

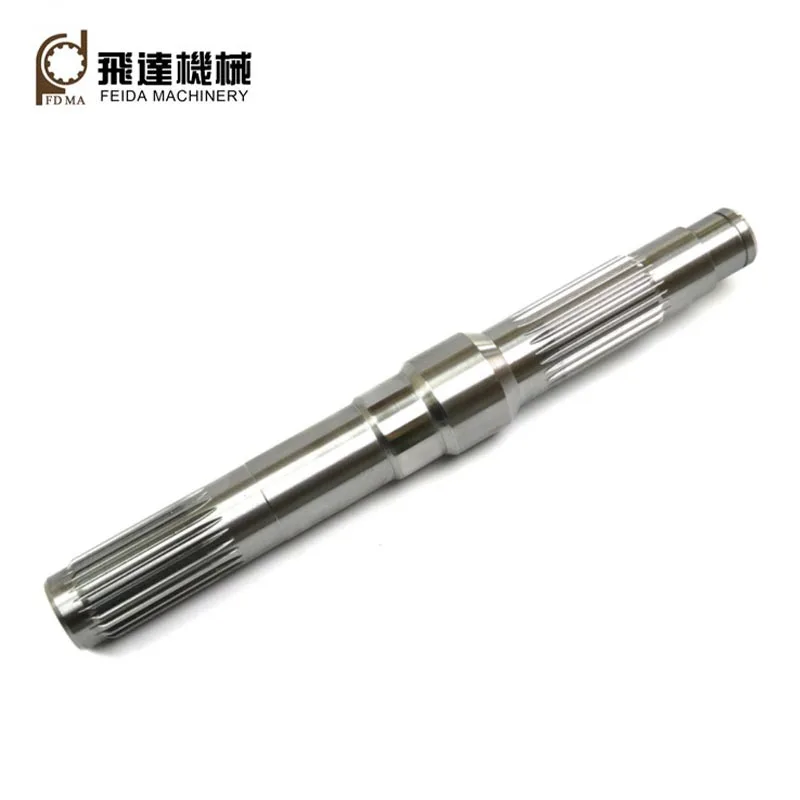

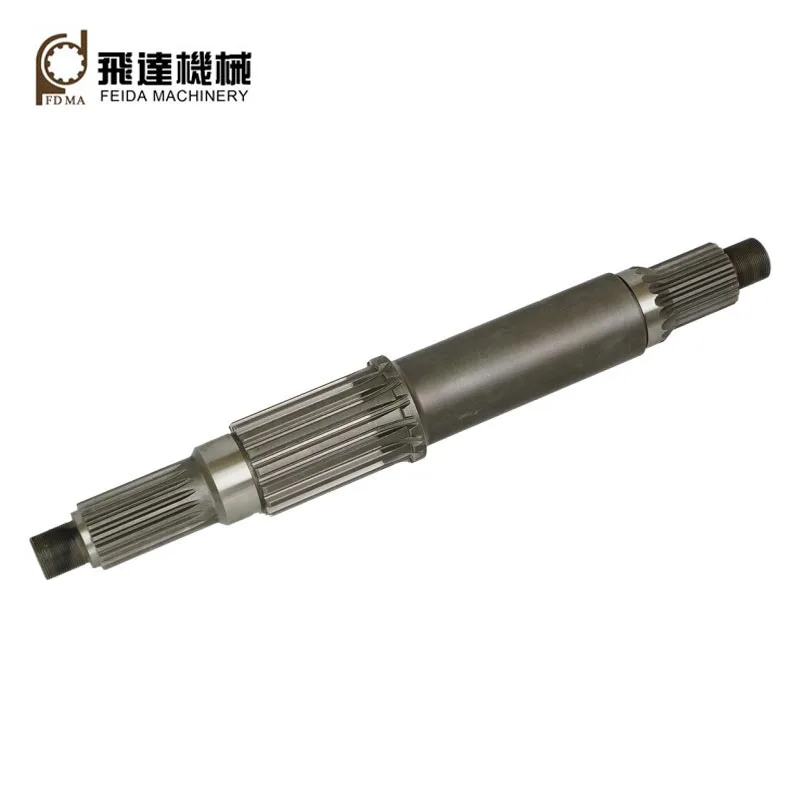

سپلائن شافٹ

فیڈا مشینری فیکٹری کی طرف سے اپنی مرضی کے مطابق، اسپلائن شافٹ میکانیکل پرزے ہوتے ہیں جن میں ریجز یا دانت ہوتے ہیں اور فنکشن ملاوٹ کے اجزاء میں نالیوں کے ساتھ میشنگ کرکے، ٹارک کو ملاوٹ کے اجزاء میں منتقل کرنا۔ ترسیل ٹارک، ان کے کام بھی ہوتے ہیں جیسے کہ غلط ترتیب کو جذب کرنا، طاقت بڑھانا، کمپن کو کم کرنا اور شور، اسمبلی کو آسان بنانے اور بے ترکیبی، محوری سلائیڈنگ، وغیرہ۔

دو عام اقسام

1. مستطیل: مستطیل (فلیٹ) چوٹیوں اور جڑوں کے ساتھ ان کے سیدھے رخا دانتوں کی وجہ سے، ان کے فوائد ہیں سادہ ڈیزائن، کم مینوفیکچرنگ لاگت، اور آسان مشینی اور معائنہ۔
2.Involute:ان میں involute منحنی خطوط (گیئر دانتوں کی طرح)، گول دانت کی جڑیں، یکساں پچ، جس کے نتیجے میں سیلف سینٹرنگ فنکشن، زیادہ بوجھ کی گنجائش، اعلیٰ طاقت، اور تبادلہ قابلیت۔

بنیادی پیرامیٹر

ماڈیول: M0.5-5
صحت سے متعلق گریڈ: ISO/DIN 6-10
دانتوں کی تعداد: زیادہ دانت، زیادہ بوجھ کی صلاحیت
دباؤ کا زاویہ: عام قدریں 30، 37.5 اور 45 ڈگری ہیں۔
چھوٹا دباؤ زاویہ زیادہ بوجھ کی صلاحیت دیتا ہے۔ سلائیڈنگ کنکشن کے لیے بڑے زاویے بہتر ہیں۔
پچ قطر: نظریاتی حوالہ دائرہ۔

درخواست

انوولیٹ اسپلائن شافٹ بڑے بوجھ کے ساتھ کنکشن کے لیے موزوں ہیں، اعلی مرکز کی درستگی کے تقاضے، اور بڑے طول و عرض وہ عام طور پر ایپلی کیشنز کی ایک وسیع رینج میں استعمال ہوتے ہیں، جیسے آٹوموٹو پاور ٹرین سسٹم، اسٹیئرنگ میکانزم، بوٹ انجن، پروپیلر سسٹم، ونچز، ہوائی جہاز کے انجن، گیئر باکس، تفریق، منتقلی کے کیسز وغیرہ۔

30 سال سے زیادہ ترقی کے بعد، فیڈا مشینری میں اب تین کارخانے ہیں: ایک مکینیکل ٹرانسمیشن کے لیے اجزاء، ایک اپنی مرضی کے مطابق صحت سے متعلق حصوں کے لیے، اور ایک شیٹ میٹل کے پرزوں کے لیے۔ ہم اعلیٰ معیار کی پیداوار کرنے کے قابل ہیں۔ spline سی این سی اسپلائن پروسیسنگ تکنیک کا استعمال کرتے ہوئے شافٹ (جیسے، ہوبنگ، شیپنگ، بروچنگ، گرائنڈنگ وغیرہ) اور اعلیٰ معیار خام مواد (مثلاً,40Cr,42CrMo,20CrMnTi,6061, 7075, etc.)۔

پوری مشینی عمل

خام مال → فورجنگ → ٹرننگ → اسپلائن پروسیسنگ → ملنگ → ہیٹ ٹریٹمنٹ → پیسنے → معائنہ → پیکیجنگ اور شپنگ

مینوفیکچرنگ کا سامان

30 سال سے زیادہ ترقی کے ساتھ، فیڈا مشینری کے پاس جدید مینوفیکچرنگ کا مکمل سیٹ ہے سامان، بشمول سی این سی لیتھ، سی این سی گیئر ہوبر، سی این سی گیئر شیپر، سی این سی گیئر شیونگ مشینیں، سی این سی اسپلائن بروچنگ مشین، سی این سی گیئر چکی، CNC مشینی مرکز، وغیرہ

گرمی کا علاج

ہمارے گرمی کے علاج کے عمل میں بجھانا اور ٹیمپرنگ، کاربرائزنگ اور بجھانا، ہائی فریکوئنسی سخت ہونا، کاربونیٹرائڈنگ، نائٹرائڈنگ، وغیرہ۔ ہیٹ ٹریٹمنٹ کے ذریعے، ہمارے اسپلائن شافٹ کی مکینیکل خصوصیات ہو سکتی ہیں مرضی کے مطابق بہت اچھی طرح سے

اکثر پوچھے گئے سوالات

آپ صحت سے متعلق حصوں کے معیار کی ضمانت کیسے دیتے ہیں؟

Feida نے ISO:2015 کوالٹی مینجمنٹ سسٹم سرٹیفیکیشن پاس کر لیا ہے۔
ہم ایک ملٹی اسٹیج کوالٹی کنٹرول (QC) سسٹم نافذ کرتے ہیں:
ابتدائی آرٹیکل معائنہ (FAI): بڑے پیمانے پر پیداوار شروع ہونے سے پہلے مکمل جہتی تصدیق۔
ان پروسیس کوالٹی کنٹرول (IPQC): مشینی عمل کے دوران ہر 2-3 گھنٹے بعد نمونے کی جانچ پڑتال کی جاتی ہے۔
100% حتمی معائنہ: پیکیجنگ سے پہلے ہر حصے کے طول و عرض اور سطح کی تکمیل کی حتمی جانچ پڑتال ہوتی ہے۔

آپ کی فروخت کے بعد کی خدمات کیسی ہیں؟

ہم نے ایک جامع بعد از فروخت سروس سسٹم قائم کیا ہے، جو بروقت تکنیکی مدد اور حل فراہم کرتا ہے۔ اس بات کو یقینی بنانے کے لیے کہ صارفین کو استعمال کے دوران کوئی پریشانی نہ ہو۔
